Откатные ворота

Красивые откатные ворота из металлических реек

(с автоматическим приводом своими руками)

Следующий вариант консольных откатных ворот явно не из дешёвых, но и при его создании можно сэкономить, если делать всё своими руками. А что касается автоматического привода, то про то, как создать его самостоятельно в домашних условиях, я вам уже рассказал. Каркас этих ворот выполнен не из обычной металлопрофильной трубы, а из металлических реек, причём, обработанных, покрытых лаком и водоэмульсионной краской. Снаружи каркас покрыт не обычным профлистом, а металлическим рельефным листом (и это только снаружи, ведь такие ворота имеют несколько слоёв покрытия).

Над воротами установлена покатистая крыша из профнастила, защищающая ворота от попадания на них воды во время дождя.  Словом, сделаны эти ворота качественно и на века, а своим внешним видом они не могут не радовать глаз.

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=5rvT9O09ID4Оригинальное название: Установка автоматических откатных ворот // FORUMHOUSEАвтор видео: FORUMHOUSE

Как сделать откатные ворота своими руками пошаговая инструкция

Если у вас есть машина, то вряд ли захотите оставлять свой автомобиль на улице за двором. В этом случае необходимо огородить свои владения и установить ворота. Ворота в современном мире бывают разных конструкций. Среди них особо выделяются откатные варианты. Подобные конструкции необязательно покупать готовыми вариантами, их, вполне возможно, сделать самостоятельно. Предлагаем вам рассмотреть информацию о том, как сделать откатные ворота своими руками пошаговая инструкция ниже.

Если вы уже сделали забор из профнастила и навес над участком, настало время сделать ворота.

Прежде чем приступить к конструированию, необходимо определиться, а стоит их устанавливать или же выбрать другой вариант. Сделать выбор вам помогут знания о преимуществах и недостатках, данных вариантов ворот.

Преимущества:

1. Свободное пространство. Устанавливать такие ворота, можно на участках, где территория выезда очень маленькая. Открыв их в сторону, вы сможете спокойно выехать на своем автомобиле и вам ничего не помешает. Конструкции позволяют экономить место.
2. Монтаж независимый от климатических условий и времени года. Подобные ворота можно установить в любое время.
3. Отделка. Сконструировав каркас, вы сможете для отделки использовать любой материал. Например, часто облицовывают такие ворота профнастилом, обрешеткой и многими другими видами материала, который будет выдерживать климат.
4. Отсутствие провисания. Если сравнить с другими конструкциями, которые устанавливаются на петли, то раздвижные ворота не провиснут, даже со временем. А это значит, что вам длительное время будет комфортно пользоваться воротами.
5. Возможность установки автоматики. Если установить автоматическую систему, то в любую погоду вы сможете заехать в свой двор и при этом не намокнете в случае дождя.

Достоинств конструкций достаточно, чтобы выбрать и установить откатные ворота своими руками, но в системе присутствуют и недостатки, которые также лучше узнать сразу.

Минусы:

• высокая стоимость материала и установки;
• необходимость конструирования дополнительной опоры в виде фундамента;
• занимает много места вдоль забора.

Для некоторых, такие недостатки не являются важными, но вам придется выбирать, отталкиваясь от своих требований.

Установка консольных откатных ворот

Бесспорно, еще одним из плюсов, помимо указанной выше надежности, такие ворота никак не ограничивают въезжающий на участок транспорт.

Минусом можно назвать их стоимость, так как помимо самой конструкции необходим еще и специальный фундамент, в котором должны располагаться закладные из металла. А они, в свою очередь, для всего ограждения имеют ключевую роль, так как именно на эти закладные должна устанавливаться балка.

Даже при условии, что планируется самостоятельная установка крайне важно заказать качественные все комплектующие, начиная самого полотна, заканчивая роликами

Откатные ворота с калиткой

Такие ворота представляют собой преимущественно металлическое полотно, которое механическим или автоматическим способом сдвигается в любую сторону, занимая параллельное положение с забором, образуя проем. Откатные ворота до недавнего времени считались роскошью, но сейчас они встречаются гораздо чаще. Кроме того произвести установку и монтаж откатных ворот может каждый желающий без особых знаний в строительстве.

Откатные ворота эконом класса

Откатные ворота чаще всего производят из металла или профнастила, что делает их не только прочными, но и надежными в эксплуатации. Калитка, которая предназначается для прохода людей, планируется при составлении чертежа. Это облегчает строительство и помогает избежать ошибок еще на этапе планирования.

Если рассматривать откатные ворота с точки зрения их функциональности, то все их можно разделить на следующие типы:

• • • консольные – нижняя часть ворот не соприкасается с грунтом, благодаря тому, что направляющую устанавливают на нижнее полотно;
    • колесные – ворота имеют колесики, которые помогают полотну перемещаться по поверхности грунта;
    • подвесного типа – полотно перемещается вертикально, особенно уместно для складских помещений.

Самостоятельное изготовление

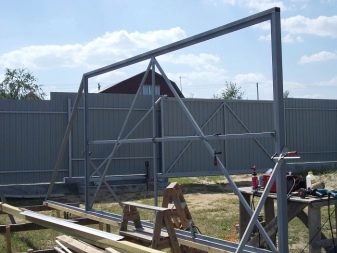

Когда подготовительные работы завершены, углы рамы слегка соединяются при помощи сварки, после чего капитально привариваются, швы шлифуются.

Обрешетка приваривается к раме, все обрабатывается антикоррозийным составом. Обшиваться ворота могут с двух или с одной стороны, выбор осуществляется в индивидуальном порядке. После соединения рамы с каркасом необходимо прикрепить к ней внизу направляющий рельс.

Как только высыхает слой защитной грунтовки, на конструкцию наносится алкидная эмаль (минимум в два слоя). При этом можно использовать обыкновенную кисть, валик и даже краскопульт. Каждый новый слой наносится только после полного высыхания предыдущего.

Зашивается готовая рамка с обрешеткой профилированным листом. Для этого используют специальные саморезы со сверлом и резиновой прокладкой под цвет листа. Начинать следует с углов, потом пройти по периметру и, наконец, по внутренней части. Шаг между саморезами должен составлять порядка 20 см.

Для установки закладной выкапывается яма, длина ее равна половине длины проема, ширина порядка 50 см, глубина около метра. К швеллеру приваривается арматура нужного диаметра, после чего вся конструкция помещается в подготовленную яму. Далее швеллер выравнивается по уровню, причем его положение не должно отличаться от уровня площадки двора.

Две каретки размещаются на закладной, на них устанавливаются сами ворота. Делается это таким образом, чтобы в закрытом положении край полотна не доходил до дальней от проема каретки на 5 см, а при открытии противоположный край не доставал до ближней каретки на 20 см. После корректировки каретки привариваются.

Если вверху столба есть закладная, к ней крепятся ролики. В противном случае используют металлическую пластину. Улавливатели располагают на столбе с противоположной стороны.

Когда нижний улавливатель размещают чуть выше уровня концевого ролика ворот, при закрытии само полотно слегка приподнимется и снимет нагрузку на каретки.

Верхний улавливатель располагают ниже полотна на 5-7 см, тем самым обеспечивая защиту от колебаний при ветровой нагрузке. Направляющая воротного полотна закрывается резиновыми заглушками.

Откатные ворота, сделанные своими руками, позволят существенно сэкономить бюджет. Однако, не имея достаточного опыта, лучше доверить дело опытным специалистам. Они помогут с выбором конкретной модели, предложив ознакомиться каталогом фото откатных ворот, а также возьмут все монтажные работы на себя.

Ценовой фактор

Стоимость сдвижных ворот, по сравнению с распашными, на порядок выше. А если это кованые ворота откатные, то цена такого изделия увеличивается ещё на несколько пунктов. Это связано с несколькими моментами. Первый – технологическая сложность производства, а второй – установка дорогой автоматики.

Что касается особенностей производства, то все кованые элементы ворот производятся вручную на наковальне (если это не холодная ковка с использованием готовых элементов, что дешевле, но тоже затратно). При этом помимо шаблонных фигурных элементов, завитков и листиков, заказчик может захотеть видеть на своих воротах более изысканных формы.

К примеру, кованые откатные ворота можно украсить какой-нибудь буквенной аббревиатурой хозяина или фамильным гербом имения. Все эти элементы иногда выполняются при помощи лазерной или плазменной резки, которая существенно удорожает стоимость готового изделия.

Как работают откатные ворота

Для того, чтобы понять, как сделать своими руками откатные ворота, необходимо для начала разобраться с их принципом действия.

Есть два вида откатных ворот в зависимости от расположения и типа опорной поверхности: рельсовые и роликовые. Вторые системы в современности более распространены, а рельсовые менее надежны.

Кроме того, для установки откатных ворот с опорными роликами совершенно не потребуется особенных стараний.

Детали для них найти в магазинах будет проще простого, а так же их можно вовсе сделать самостоятельно. Этот вариант может быть собран, как единая ширма или же двойная конструкция с синхронным движением.

Моноширма — это более распространенный вариант монтажа ворот, она представляет собой цельное металлическое полотно и боковые направляющие.

Здесь нужно будет устанавливать два фундамента и направляющую балку сверху конструкции.

Материал

Наиболее распространенными и востребованными материалами для изготовления таких ворот является древесина и металл. У каждого из этих видов есть свои преимущества и недостатки.

Ворота из профнастила обладают такими преимуществами:

• Наивысший уровень прочности. Жесткость конструкции способствует тому, что ей не страшны всевозможные механические воздействия;
• Дешевизна. Металлические ворота дешевле своих аналогов, поэтому их приобретение более доступное;
• Отсутствие рисунка на поверхности. Благодаря этому монтаж конструкции облегчается, поскольку не придется подбирать узор;

• Простота монтажа. Установить стальные ворота можно с помощью инструментов, которые найдутся в арсенале каждого хозяина;
• Защита от коррозии. Ворота для дачи обрабатывают специальными составами, которые не дадут пятнам ржавчины испортить их первоначальный вид;
• Ассортимент оттенков. Вы можете подобрать конструкцию того цвета, который вам нравится;
• Долговечность. Прослужат сварные ворота максимально долго, поскольку производитель дает гарантию минимум на 20 лет.

Ворота из дерева тоже обладают определенными свойствами:

• стоимость конструкций доступная;
• для изготовления и установки ворот понадобится минимальный набор инструментов;
• единственный длительный этап в процессе монтажа конструкций состоит в ожидании полного застывания бетонного раствора, который использовался для установки столбов;
• выглядят ворота очень презентабельно и солидно.

Вы сможете воплотить в жизнь любой проект, получив достойные результаты своего труда.

У деревянных ворот есть и определенные недостатки:

• они не прослужат слишком долго;
• механическая прочность материала крайне низкая;
• деревянная конструкция может загореться;
• вам не гарантирован высокий уровень безопасности.

Преимущества и недостатки откатных ворот

Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

• для изготовления необходимо приобрести специальную фурнитуру, ее можно изготовить и своими руками, но качество изделия гарантировать может только специалист высокой квалификации;
• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Фурнитура для откатных ворот

Что касается участка для отката, то его длина рассчитывается по следующей формуле:

L = H x 1,4,

где L – длина ворот, H – ширина воротного проема в свету.

Повышающий коэффициент можно взять 1,33, но не меньше. Почему именно такая длина участка выбирается. В принципе, она равна длине самих ворот. Все дело в том, что в конструкции есть так называемый хвостовик. Он выполняет функции противовеса самому воротному сооружению, чтобы оно не завалилось в процессе перемещения. Да и само смещение с хвостовиком намного легче.

Если участок отката попадает в этот размерный диапазон, или он больше, то смело можете заниматься изготовлением и установкой откатных ворот. Если отрезок территории сделать это не позволяет, то придется выбирать другой тип въездных ворот.

И еще несколько тонких моментов, касающихся хвостовика:

• если ширина воротного проема превышает 5,5 м, то хвостовик нужно делать не треугольной формы, а прямоугольной;
• при этом длину этой части воротных конструкций нужно делать в диапазоне 45-50% от размера ширина проема.

Слева хвостовик, незакрытый отделочным материалом

Плюсы и минусы

Преимуществ у выдвижных ворот очень много.

На их популярность повлияли следующие моменты:

• обшивка из сэндвич-панелей позволяет сохранить максимум ценного тепла внутри помещения;
• ход подобных конструкций плавный и очень тихий, поэтому они не будут доставлять дискомфорт;
• зимой вы можете не тратить свое время на уборку снега перед воротами;

• деревянные и прочие конструкции прослужат максимально долго, поскольку они надежные и прочные;
• управление воротами осуществляется вручную или с помощью специального пульта;
• пользоваться конструкциями очень легко, поэтому с процессом управления справится любой человек;
• воротам не страшны негативные погодные факторы, а также механические воздействия.

На конструкциях можно установить сигнальные лампы, которые дадут возможность чувствовать себя в полной безопасности. Подобные ворота станут оптимальным решением для каждого участка.

Недостатков у откатных ворот не так уж и много, но стоит разобраться с ними подробнее:

• возникает необходимость в дополнительном бетонировании столбов и самой конструкции;
• чтобы калитка не перекрывалась, для отката необходимо организовать дополнительное пространство;
• необходимо защищать роликовую систему от снега, а также регулярно очищать ее от листьев.

Как заложить фундамент для консольных откатных ворот своими руками.

(фотографии, инструкция, видео мастер-класс)

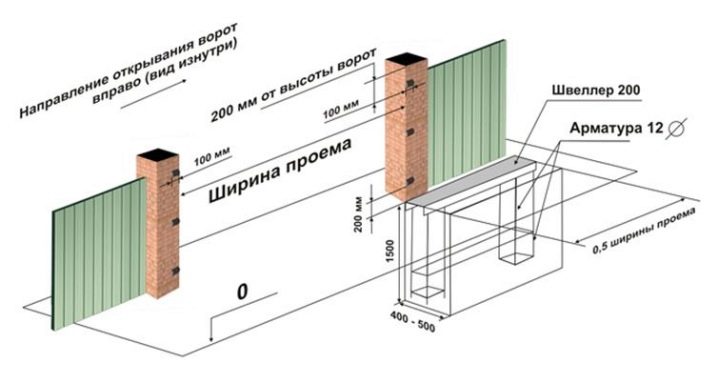

После того, как каркас консольных откатных ворот создан, необходимо подготовить место для установки ворот, а именно заложить фундамент. Для этого, в соответствии размерам созданного вами каркаса (а если быть конкретнее, в соответствие длине его прямоугольной рамы), нужно выкопать яму глубиной, примерно, один метр. Затем, каретки устанавливаются на металлическую перекладину, к которой крепится прочный проволочный корсет (его размеры равны размерам выкопанной ямы). Вся эта конструкция погружается в яму и заливается бетоном. Вот и всё, фундамент для консольных откатных ворот готов, можно приступать к их установке.

Фото мастер класс по изготовлению такого фундамента:

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=Lv_RXa3f0esОригинальное название: Фундамент под откатные ворота (установка закладной)Автор видео: Все своими руками по уму!

Виды ворот

Ворота со встроенной калиткой бывают нескольких видов. Они отличаются между собой в зависимости от способа открывания и применяемых материалов для их изготовления и могут быть:

1. Откатные с внутренней калиткой.
2. Автоматизированные.
3. Распашные.
4. С калиткой из древесины.
5. Конструкция из профнастила.

Это интересно: откатные, распашные и автоматические въездные ворота.

Наиболее популярным уличным вариантом являются откатные ворота с калиткой внутри. Он применяется довольно часто, так как является удобным в использовании и забирает немного пространства. Тем не менее, для обеспечения нормального функционирования необходима ровная поверхность. Одной из составляющих таких ворот выступают направляющие полозья для роликовых кареток, предусмотренные для облегчения процесса открывания и закрывания.

Следующий вариант — ворота с автоматизацией. Эта система состоит из 1 или 2 электроприводов, антенны, сигнальной лампы и электромагнитного замка. Чтобы конструкция работала, к ней необходимо подвести электричество.

Распашные ворота — один из видов ворот с калиткой во двор, который обладает своими привилегиями:

1. Удобство в использовании.
2. Легкость монтажа.
3. Возможность оборудования защитного устройства для повышения безопасности.

Однако наряду с этими достоинствами существует один недостаток: необходимо много пространства для обеспечения правильного функционирования. Также могут возникнуть некоторые сложности эксплуатации в зимний период, если рядом находятся сугробы. В связи с этим возникает необходимость расчистки снега.

Калитки и ворота из дерева имеют эстетичный внешний вид и массивность. Срок использования таких конструкций не очень длительный, так как древесина страдает от негативных факторов окружающей среды. Вода — главный враг дерева, в связи с чем нужно перед изготовлением такой конструкции предварительно защитить ее, обработав поверхность специальным средством.

Порода дерева также имеет очень важное значение. К примеру, дуб очень устойчив к воздействию природных явлений

Конструкции из профнастила имеют много достоинств, к которым можно отнести:

1. Широкий цветовой спектр.
2. Устойчивость к воздействию погодных условий, защита от коррозии.
3. Относительно легкий вес.
4. Отсутствие надобности делать крепкий каркас.

Ворота могут быть сделаны из различных материалов
Это полезно: основные параметры профлиста и нюансы при выборе профнастила.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава

С такой деталью механизм ворот будет более прочным и износостойким.

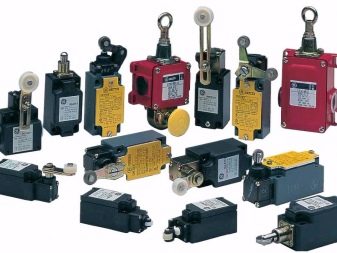

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

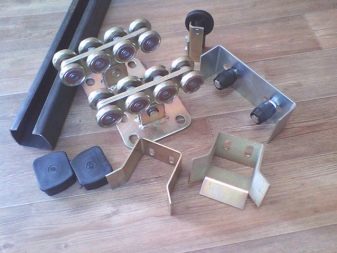

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.

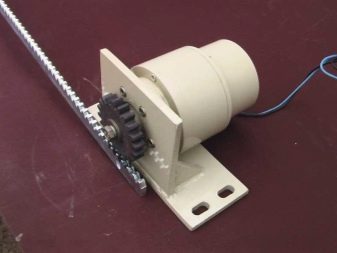

• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).

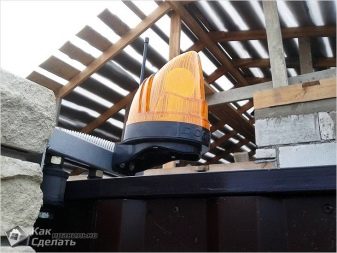

• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Принцип работы

Ворота консольного типа лучше всего подходят для регионов с меняющимися погодными условиями. Их производство, монтаж и обслуживание не требуют излишних финансовых затрат. Для самостоятельного изготовления конструкции прежде всего нужно разобраться по какому принципу она работает.

Устройство консольных выдвижных ворот довольно простое:

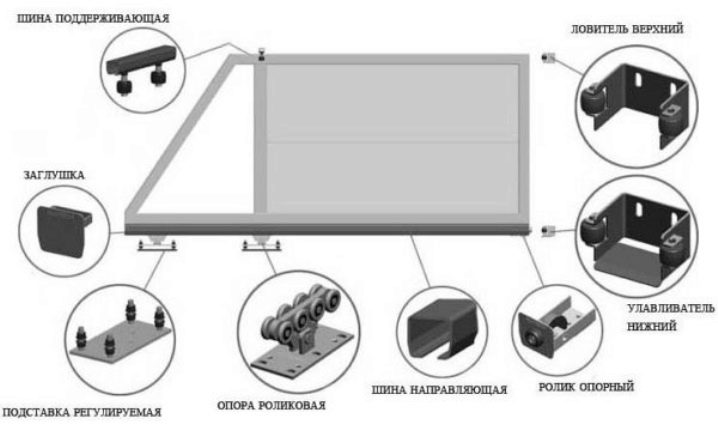

• Полотно ворот. Основная рама с приваренным к ней внутренним каркасом и противовес установлены на несущей нижней балке. Облицовка забора, которую чаще всего делают с использованием листов профнастила, закреплена на каркасе с одной или с двух сторон.
• Закладная. Швеллер, крепко сваренный с арматурным каркасом и залитый фундаментом по уровню грунта. Это одна из самых важных частей конструкции, на которую устанавливаются консольные блоки и автоматика. От качества фундамента зависит долговечность всей конструкции забора.
• Консольные блоки. Специальные роликовые опорные механизмы, которые крепятся сваркой к швеллеру и устанавливаются в несущую нижнюю балку. Консольная часть — это основная составляющая всей конструкции, на которую приходятся все нагрузки. От нее зависит то, насколько ровно и свободно будет передвигаться полотно, поэтому к настройке консольных блоков нужно подойти очень тщательно.

• Улавливатели. Нижний и верхний ловители крепятся на опорном столбе, расположенном напротив фундамента под роликовые опоры. При закрывании ворот в нижний улавливатель заезжает концевой ролик, который располагается на конце несущей балки. Полотно приподнимается на 5 мм, благодаря этому снимается нагрузка на консольные блоки. Верхний улавливатель нужен для того, чтобы плотно зафиксировать ворота, и предотвратить парусность — раскачивание ворот при сильном ветре.
• Верхний фиксирующий держатель с роликами. Устанавливается на опорный столб над консольными блоками и предотвращает раскачивание и перекос ворот во время движения.
• Автоматический привод. Выбор привода в основном зависит от веса конструкции и погодных условий в регионе. Установка производится согласно инструкции, которая прилагается к оборудованию.
