Как сделать фановую трубу в частном доме для канализации

Установка

В обязательном порядке установка воздушного клапана на канализацию производится в зданиях высотой более 1 этажа. Альтернативой установки будет размещение вентиляционных шахт по всему пространству дома и обратная связь всех сантехнических устройств и вентиляцией. Установить воздушный аэратор гораздо проще.

Собственно, его установка должна производиться в специальный раструб канализационной трубы. Из эстетических соображений, можно поместить трубу с ним в стену, прикрыв вентиляционной решеткой. Обязателен прямой доступ нему для возможного ремонта, замены или профилактических работ. Труба с раструбом для установки вентиляционного клапана устанавливается в канализационную систему дополнительно.

Если фановая труба имеет вывод на крышу, но ее недостаточно, установка воздушного клапана может быть произведена непосредственно в помещении, рядом с приборами.

Температура в помещении, в котором он устанавливается должна быть выше 0 градусов.

Самая простая и надежная установка – на торцевом конце канализационной трубы.

Совет. В каких случаях установка клапана желательна? При подаче отходов в канализационную систему под давлением, например при установке автоматической стиральной машины. Скорость подачи отходов значительно быстрее, чем при самотеке и фановые отдушины не всегда справляются с подачей воздуха. Наверное, слышали одновременное бурление в гидрозатворах? Установка аэратора устранит проблему.

При установке воздушного клапана на горизонтальном участке канализации, обязательно проверьте направление движения. Стрелка на корпусе указывает реальное направление сточных вод, а не поток воздуха.

Принцип работы, функции и виды обратного клапана

Устройство обратного клапана блокирует движение стоков в противоположном направлении, не дает им подниматься вверх и вытекать из сантехнических приборов. Нередки ситуации, когда желая сэкономить на канализации, обратный клапан не устанавливается, и, как результат, огромные финансовые потери и дорогостоящий ремонт. Существуют два различных типа устройств:

• Обратный клапан для канализации;
• Вакуумный клапан на канализацию.

Принцип работы обратного клапана состоит в перекрытии прохода трубы с помощью мембранной задвижки под воздействием давления воздуха. Устройство состоит из таких элементов:

1. Мембрана перекрытия, что не допускает обратное движение потока воды;
2. Рычаг для вывода стоков в указанном направлении.
3. Крышка устройства, что может быть использована для прочистки.

Принцип работы обратного клапана

Функции обратного клапана:

• Защита дома или квартиры от затопления, вызванного обратным потоком воды;
• Защита помещения от распространения неприятного запаха, особенно в случаях, когда канализационная система длительное время не эксплуатируется;
• Защита от проникновения грызунов.

Обратный механизм в обязательном порядке необходимо устанавливать на нижних этажах многоквартирных домов. Только так жильцы смогут обезопасить себя от возможного затопления квартиры вследствие возникновения затора в канализационном стояке.

Существует несколько различных типов канализационного затвора:

• Подъемные;
• Шаровые;
• Поворотные;
• Межфланцевые.

Основное назначение

Согласно СНиП – вентиляция канализации должна выполнять 2 основные функции:

• убирать из системы сточные запахи;
• предупреждать разрежение воздуха в сточной системе.

Когда при сливе воды перекрывается полностью просвет фановой трубы, стоки могут за сбой «потянуть» воду из сифонов. В пустом состоянии они не могут помешать проникновению неприятных сточных запахов.

Правила СНиП

1. Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
2. Необходимо выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
3. Инструкция допускает соединение вместе в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого большого отвода в объединяемой группе.
4. При прокладке сборной вентиляции следует соблюдать уклон для стока конденсата.
5. На неотапливаемых чердаках вентканал следует теплоизолировать, его цена при этом лишь немного увеличиться.

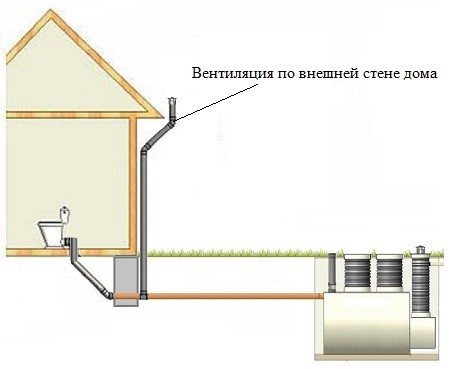

Вентилируемый стояк канализации с внешней стороны здания

Канализационный вентканал выводите через вентиляционную шахту дома или крышу.

При этом высота от:

• плоской неиспользуемой крыши – 200 мм;
• скатной кровли – 200 мм;
• обреза сборной шахты – 100 мм;
• открывающихся балконов и окон – от 4 м;
• эксплуатируемой кровли, если было объединено 4 трубы – 3 м.

Разрешается также в дачных домах делать невентилируемые сточные стояки. Однако должно соблюдаться условие – необходимо обеспечить вентиляцией наружные сети канализации (к примеру, септик).

Вентиляционный стояк канализации должен быть от сифона унитаза не далее 6 м

Решаем проблему

Если есть возможность объединить в одну сеть вентиляцию канализации с отводами сантехприборов	Выведите вентиляционный колпак на крышу дома. Следите, чтобы высота вентканала и длина по горизонтали от водяного затвора унитаза до вентстояка не превысила 6м. Установите индивидуальный вентиляционный выход или вакуумный клапан на каждом сантехприборе, когда унитаз удален от вентиляции при диаметре трубопровода: 110 мм – от 6 м; 50 мм – от 3,5 м; 32 мм – от 1,5 м.
Если вентиляции канализационной сети удалена от отводов сантехприборов	Установите вентиляционный отвод у каждого сантехприбора. До водяного затвора должно быть не более 1,5 м. Вентиляционный отвод следует расположить выше любого колена в системе на 300 мм и более. Подключите вентотвод к общей вентиляции, выходящей на крышу.

Неполадки:

• если не функционирует или плохо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
• неприятный запах все равно проникает в помещение – не правильно подобран диаметр отводов сантехнических приборов.

Воздушный клапан для невентилируемых канализационных стояков и его принцип работы

Как обойтись без вентиляции сточной системы

Прежде чем ответить на данный вопрос, следует узнать, что же является основным элементом вентиляционной системы канализации. Это – фановая труба, использующаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам вскоре придется столкнуться с выводом неприятных запахов из дома.

Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают использование канализационных систем без монтажа фановой трубы. Это объясняется малым объемом одномоментных сбросов сточных вод.

Если же установленные в доме сантехустройства срабатывают не одновременно, перекрытия сточного коллектора не происходит. В тоже время ситуация может радикально поменяться, когда они все сработают одновременно.

Установка фанового стояка своими руками

Для определения вероятного максимального разового сброса стоков в канализацию, следует учесть их объем от каждого сантехустройства, расположенного в здании.

Существуют определенные нормативы этой величины, представленные ниже:

• унитаз и биде – по 10 л;
• мойка – 20 л;
• стиральная и посудомоечная машины – по 50 л;
• душевая кабина – 100 л;
• обычная ванна – 220 л;
• угловая ванна и джакузи – по 450 л.

В данном случае пиковая величина составит 1360 л.

Вывод вентиляции канализации на крышу

Вентиляция обязательно должна быть установлена, независимо от разового сброса канализационных стоков, когда:

• стояки домашней канализации имеют Ø 50 мм или меньше;
• в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации;
• на прилегающем к дому участке или в нем самом есть бассейн, купель или ванна больших размеров.

Особенности эксплуатации и обслуживания

Для периодической прочистки, ухода и визуального осмотра вверху устройства имеется резьбовая либо разборная крышка. На протяжении всего периода эксплуатации следует контролировать герметичность соединения корпуса и крышки, состояние уплотнителя.

Патрубок для подачи воздуха следует закрыть решеткой для исключения доступа в систему грызунов, насекомых, попадания мелкого мусора.

Аэратор помогает устранить запах канализации в квартирах и частных домах, стабилизировать давление в трубопроводе. Несмотря на кажущуюся простоту конструкции, применение прибора эффективно и в случаях, когда трубы стояка не выходят за пределы здания. Кроме того, установка аэратора позволяет сократить расходы на монтажные работы, а огромный ассортимент позволяет выбрать подходящую модель для решения любой задачи.

Установка канализационного аэратора, его плюсы и минусы:

Разновидности

Обратный клапан для вентиляции помогает справиться с перечисленными проблемами.

Обратные клапаны различаются по многим признакам: по форме, размеру, способу управления и расположенияИсточник oboiman.ru

Эта конструкция является барьером, который мешает воздуху, а также частицам пыли и жира вернуться обратно. Этому способствуют специальные лопасти и их движение. Моделей на рынке огромное множество, поэтому рассмотрим самые популярные виды.

Одностворчатый клапан

У этой конструкции есть и другое название, которое также часто встречается, – гравитационный обратный клапан для вентиляции. Обычно он цилиндрической формы, есть створка, которая полностью закрывает вентканал. В движение она приходит от порывов воздуха. Работа происходит следующим образом: когда поток стремится в вытяжку, он давит на створку и открывает ее.

В случае с обратной тягой давления не происходит, и клапан остается закрытым. При правильной установке такая модель себя показывает хорошо, даже если монтировать ее в условиях естественной вентиляции.

В некоторых вариантах центр тяжести находится не по центру, а смещен в лево или вправо. Если тяга в системе небольшая, то створка может просто не открываться. Чтобы помочь ей, необходимо немного уравновесить стороны. Для этого прикрепите небольшой груз – например, монету – на меньший из лепестков.

Рендер одностворчатого клапанаИсточник airpromvent.ru

«Бабочка»

Это привычные нам клапаны вентиляционные вытяжные, которые имеют 2 независимые створки. Аналогия с бабочкой появилась из-за принципа работы лепестков, которые открываются и закрываются автономно друг от друга, и напоминают порхание. Такие конструкции часто оснащают пружинами, которые помогают перегородкам вернуться в начальное положение. То, насколько широко откроется клапан, зависит от напора воздуха.

При обратной тяге пружины удерживают лепестки и не дают им открыться, поэтому даже при нарушении функционирования вентиляции, ни запахи, ни пыль не проникнут обратно.

В условиях естественной системы напора будет недостаточно для эффективной работы «бабочки» – то есть пружина всегда будет оставаться неподвижной. Поэтому лучшее решение – это комбинировать двустворчатые модели с вентиляторами. В магазинах можно встретить уже готовые гибридные конструкции.

Встречаются разные модификации: например, модели со створками в форме полуколец или же варианты без пружин, которые работают на гравитации. В таком случае установка клапана возможно только вертикально.

Внешне «бабочка» похожа на одностворчатый клапан, только створки не соединены, нет единой траектории движенияИсточник smooth-air.co.nz

«Жалюзи»

Такой клапан вентиляции устанавливают в конце канала. Его задача – перекрыть большую отдушину, с чем не справляются одностворчатые модели и «бабочки». Принцип работы базируется на силе тяжести. Створки расположены горизонтально, и у каждой есть своя ось.

Когда поток не поступает в систему, ламели опущены – это блокирует обратную тягу. Если же воздух всасывается, поднимаются лепестки и открывается клапан. Такое устройство похоже на вентиляционные решетки. Их производят из пластика и металла.

С гибкой мембраной

У таких конструкций нет ламелей. В качестве затворки выступает мембрана, то есть полимерная пленка. Она создается под форму и размер вентканала. Когда обратный клапан для воздуха закрыт, вход перекрывается полностью. Под давлением края отгибаются и пропускают поток. Если появилась обратная тяга, то пленка плотно прижимается к решетке и сдерживает порыв.

Архитектура клапана проста настолько, что некоторые предпочитают делать его самостоятельно. Большую роль играют материалы – качественная пленка и то, как она присоединяется к корпусу.

Если клапан некачественный, то мембрана просто не будет держаться и сорвется при первом порыве ветраИсточник build-experts.ru

Другие различия

Самые распространённые модели традиционно прямоугольные или круглые

Чтобы понять, какую выбрать, нужно обратить внимание на сечение и размер воздуховода. Клапаны круглой формы бывают диаметром от 10 см до 15 см и выше

Для промышленной вентиляции, которая отличается от домашней габаритами, покупают устройство от 15 см до 1 м.

Также различается и метод управления – есть автоматические модели, которые работают от электричества, и ручные, которые управляются с помощью рычага. В зависимости от расположение воздуховода, монтаж может осуществляться горизонтально или вертикально.

Шаровой

Канализационное затопление особенно вероятно в высотных домах, где на одной вертикальной трубе располагаются сразу несколько квартир. Может оказаться достаточным для засорения стояка даже одного полиэтиленового пакета, и тогда да, не находящая себе пути, будет устремляться обратно, выплескиваясь из всех сливных отверстий. Особенно вероятна такая ситуация в старых домах, где трубы покрыты с внутренней стороны толстыми корками отложений.

Особенно высок риск обратного прорыва отработанной воды в квартирах на первом этаже. Часто на ночь в таких квартирах приходится затыкать стоки тряпками, пробками и другими импровизированными затычками. Но если на первых этажах установлены клапанные затворы, вода может прорываться и на втором этаже. До третьих этажей напора обычно уже не хватает, а если он достаточно силен, то просто разрушит затор и вода уйдет в трубу.

Итак, ставить обратный клапан стоит, если:

• Ваша квартира расположена на первом или втором этаже.
• Вы живете в индивидуальном жилище: коттедже, даче, частном домике.
• Дом построен давно и в нем не проводилось капитального ремонта канализационной системы с заменой стояков.
• По словам соседей, в доме нередки случаи засорений канализации.

Небольшие затраты на покупку и установку защитных устройств в этом случае окупятся сторицей, позволив не опасаться внезапных расходом и нервотрепки.

Если в доме установлен общий клапан на стояк, он может снизить риск затопления. Но в проблемных квартирах лучше поставить отдельные клапаны на каждый сток для полной уверенности.

Устройство

В 2018 году существует множество вариантов такого агрегата. Они отличаются материалами, размерами и формой, способом запирания и многими другими параметрами. Но назначение у всех видов клапанов одно – отсечь в трубе канализационную воду, резко устремившуюся в обратном направлении.

Практически у любой конструкции есть следующие элементы:

• Патрубки, через которые сливаемая вода входит в клапан и покидает его.
• Ручка, которая перекрывает клапан принудительно. Ее можно использовать, отсекая выходы из канализации на ночь, или при попытке прочистить канализационную систему.
• Съемная крышка, которая позволяет проинспектировать состояние клапана и при необходимости выполнить очистку его деталей от загрязнений.
• Запорный механизм. У шарового клапана – это резиновый шарик, но могут также применяться мембраны, заслонки и другие устройства.

Клапан не будет работать, если перепутать «вход» и «выход» местами. Обычно направление движения стоков в клапане показано стрелкой, нанесенной на корпус. Учитывайте его при монтаже!

Основные виды

Прежде всего, клапаны различаются по диаметру. В стандартах для монтажа канализации, оставшихся еще с советских времен, для стояков установлен диаметр в 110 мм, а все прочие трубы имеют диаметр в 50 мм. Сегодня появились и нестандартные варианты, например, с диаметром 75 мм, но они имеют существенно меньшее распространение.

Для изготовления отсечных устройств используют различные материалы. Они могут быть как металлическими (бронза, латунь, нержавеющая или углеродистая сталь), так и полимерными (ПВХ, полиэтилен). Каждый из вариантов имеет свои преимущества и недостатки:

• Металлические изделия стоят существенно дороже. Они долговечны, но требуют внимания к своему состоянию и периодического обслуживания.
• Пластиковые клапаны стоят дешевле. Они практически не корродируют. Но механическая прочность у таких конструкций меньше.

Конструктивно обратные (или фановые) клапаны тоже различаются. Вот наиболее распространенные варианты:

• Шаровый клапан устроен очень просто: в трубе свободно находится резиновый шарик, диаметр которого немного превышает общий диаметр трубы. При движении жидкости в прямом направлении шарик отходит в специальную камеру, а при обратном движении подхваченный водой шарик плотно затыкает горловину трубы. Благодаря столь простой конструкции, в этом устройстве ломаться просто нечему.
• Межфланцевое устройство. Самый компактный вариант. Такой клапан удобен для монтажа в ограниченном пространстве. Но при выходе из строя придется разобрать часть системы, чтобы починить или заменить забарахливший узел.
• Подъемные и поворотные клапаны имеют в конструкции подпружиненные заслонки. Такие устройства сравнительно крупногабаритные, тяжелые и не дешевые. Преимущество – возможность легко выполнить разборку для очистки, регулировки и мелкого ремонта.

Выбор конкретного типа устройства зависит от отпущенного на ремонт бюджета, места установки, типа трубы и имеющихся условий.

Как правильно установить воздушный клапан для канализации читайте в статье: здесь

Как устроен вакуумный клапан?

Уже из предназначения этого прибора понятно, что он должен оставаться закрытым при избыточном давлении в канализационной трубе или при его равенстве с атмосферным. А вот если в трубе возникает разрежение – клапанный механизм должен обеспечить открытие прохода для поступления воздуха извне.

Принцип – легко реализуемый с «привлечением» обычных гравитационных сил. Ниже на схеме представлено устройство одной из моделей аэраторов. Несмотря на возможную разницу в конструкции клапанов различных производителей, принцип практически не меняется.

Пример устройства и демонстрация принципа действия вакуумного клапана для канализации.

Весь механизм клапана собирается в полимерном корпусе (поз. 1). Сам по себе прибор подразумевает только горизонтальное расположение, поэтому в нижней его части обязательно предусматривается то или иное приспособление для герметичного соединения с канализационной трубой. В показанном примере – это эластичная манжета (поз. 2) для вставки аэратора в раструб или даже просто в обрезанную трубу. Может быть соединительный узел в виде стандартного раструба канализационных труб или иные варианты. Но всегда эта установка — несложна, надежна и понятна.

Воздух может проникать в аэратор через заборную решетку или щелевидные отверстия (поз. 3). Они расположены снизу или на боковой части клапанной «головки», но наружный воздух практически всегда подложит к мембране клапана снизу.

Это очень легко объясняется. Клапанная заслонка (поз. 5) располагается в отведенном ей седле (поз. 4) и плотно прилегает к его краям эластичной манжетой (мембраной), не пропуская воздух из трубы в помещение. А прилегание обеспечивается банальной силой тяжести этой заслонки. То есть даже при равенстве давлений атмосферного и установившегося в трубе (стояке), клапан будет закрыт. Этому может способствовать еще некоторое избыточное давление в трубе, так как в канализации практически никогда не прекращается газообразование. То есть заслонка этим самым еще больше будет прижиматься к седлу (на схеме – это левый фрагмент).

Но если в трубе по тем или иным причинам создается даже небольшое разрежение, атмосферное давление преодолеет силу тяжести и приподнимет заслонку над седлом. Как говорится, «природа не терпит пустоты», и наружный воздух устремится в трубу, уравнивая давление и не давая сорвать сифоны.

Чтобы заслонка не перекашивалась, она может иметь специальные направляющие (поз. 6). Впрочем, многие модели обходятся и без них – центрирование производится за счет цилиндрической формы клапанного узла.

Аэратор на трубу 110 мм — модель с двумя клапанными головками. Одна из них разобрана для демонстрации своего нехитрого устройства.

Можно из чистого любопытства «разобрать» еще несколько вакуумных клапанов различных моделей. Но каких-то принципиальных отличий мы все равно там не обнаружим.

Отличия в устройстве различных моделей клапанов носят непринципиальный характер.

Кстати, раз рассматривается устройство, сразу можно обратить внимание читателей на «ахиллесову пяту» любого клапана. Это, конечно, сама мембрана, точнее, та ее область, которая прижимается силой тяжести к седлу клапана

И здесь речь идёт не об износе (он если и есть, то очень незаметен), а об иных препятствиях, способных помещать герметичному прилеганию створки:

• На седле клапана или на самой мембране со временем может скопиться пыль, способная превратиться в твердые комочки грязи, препятствующих плотному прилеганию створки. Часто об этом хозяевам извещает появившийся в помещения «аромат» канализации. Первое, что нужно сделать при подобном «звоночке» – это проверить чистоту мембраны и ее прилегание, провести аккуратную очистку узла от загрязнений.
• Второй вывод — вакуумный клапан необходимо ставить только в отапливаемом помещении дома. В противном случае с наступлением холодов на седле или на мембране могут намерзнуть капли конденсата, и прилегания клапанного механизма не станет. Да и вообще, не идут на пользу резиновой мембране слишком большие перепады температуры – она на холоде начинает «дубеть», теряя необходимую эластичность.

В остальном же – механизм прост донельзя, и сложно придумать какие-то обстоятельства, которые привели бы к поломке вакуумного клапана.

Вкратце о работе канализационной системы

Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.

Все трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.

Верхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение). Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.

В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, если вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.

Зачем нужен воздушный клапан для канализационного стояка?

Теперь разберемся, для чего нужен аэратор в системе канализации.

Работа описанной выше системы может нарушаться по таким причинам:

• если поврежден сам стояк;
• если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);
• если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;
• если фановая труба отсутствует.

Вентилируемый и невентилируемый (с клапаном) стояк

При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.

Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).

Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу). Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.

Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.

Решением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.

Источники

• https://TrubaNet.ru/kanalizacionnye-truby/vozdushnyjj-klapan-dlya-kanalizacii.html
• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/fanovyj-klapan/
• http://remoo.ru/kanalizaciya/obratnyj-klapan-na-kanalizaciyu-110
• https://iseptick.ru/kanalizaciya/podklyuchenie-kanalizacii/obratnyj-klapan-dlya-kanalizacii-110-mm-primenenie-i-ustanovka.html
• https://pro-kanalizaciju.ru/vnutrennyaya/obratnyj-klapan-dlya-kanalizatsii.html
• https://sovet-ingenera.com/kanaliz/truby/vakuumnyj-klapan-dlya-kanalizacii.html
• https://ventihome.ru/ventilyacionnye/klapana/vozdushnij-dlya-stoyaka-kanalizacii.html
• https://stroychik.ru/kanalizaciya/vozdushnyj-klapan

Устройство клапана

Канализационный вакуумный клапан представляет собой запорно-регулирующее устройство цилиндрической формы, изготавливаемое из пластмасс

При всей важности выполняемых им функций представляет собой очень простое изделие и состоит из следующих деталей:

• Корпус (имеет особой формы перегородку, отделяющую приемную камеру с боковым окном от рабочей).
• Защитная крышка (крепится к корпусу для предотвращения попадания мусора и посторонних предметов в приемную камеру).
• Шток с заслонкой (установлен над разделительной перегородкой, служит для автоматического реагирования на разницу давлений в сети).
• Резиновая прокладка (монтируется под штоком-заслонкой, предназначена для его герметичного уплотнения и амортизации).

Рекомендуем ознакомиться: Особенности и назначение чугунных задвижек

Клапан предназначен для установки в раструбное соединение.

При монтаже на пластиковые (ПВХ) трубопроводы используется стандартный уплотнитель, для чугунной канализационной трубы обязательно устройство специального адаптера.

Изделия некоторых производителей вместо пластмассового штока оснащаются резиновой мембраной. Различают два основных типоразмера клапанов в соответствии с присоединительными диаметрами: 50 и 110 мм.
